ÇALIŞMA LİMİTLERİ |
||
d1 |
3/8" … 2 1/2" | |
p |
16 bar | |
v |
25 m/s | |
t |
-40 .. +205ºC | |

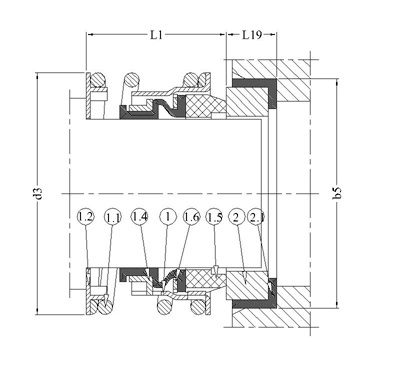

ÖLÇÜ TABLOSU |
|||||
d1 |
d1 |
d3 |
L1 |
b5 |
L19 |
| 3/8" | 9,525 | 28 | 25 | 24,6 | 8,7 |
| 1/2" | 12,7 | 32 | 25 | 27,8 | 8,7 |
| 5/8" | 15,875 | 35 | 25 | 30,95 | 10,3 |
| 3/4" | 19,05 | 40 | 25 | 34,15 | 10,3 |
| 7/8" | 22,225 | 43 | 25 | 37,3 | 10,3 |
| 1" | 25,4 | 47 | 25 | 40,5 | 11,9 |
| 1 1/8" | 28,575 | 56 | 33 | 47,65 | 11,9 |
| 1 1/4" | 31,75 | 59 | 33 | 50,8 | 11,9 |
| 1 3/8" | 34,925 | 63 | 33 | 54 | 11,9 |
| 1 1/2" | 38,1 | 67 | 33 | 57,15 | 11,9 |
| 1 5/8" | 41,275 | 71 | 33 | 60,35 | 11,9 |
| 1 3/4" | 44,45 | 74 | 41 | 63,5 | 11,9 |
| 1 7/8" | 47,625 | 77 | 41 | 66,7 | 11,9 |
| 2" | 50,8 | 81 | 41 | 69,85 | 13,5 |
| 2 1/8" | 53,97 | 84 | 41 | 73,05 | 13,5 |
| 2 1/4" | 57,15 | 88 | 41 | 76,2 | 13,5 |
| 2 3/8" | 60,32 | 91 | 41 | 79,4 | 13,5 |
| 2 1/2" | 63,5 | 94 | 41 | 82,55 | 13,5 |
