SB1

Açıklama

ÇALIŞMA LİMİTLERİ
d1
 16 … 100 mm
p
 25 bar 360 PSI
v
 20 m/s 66 ft/s
t
 -40 .. +220ºC

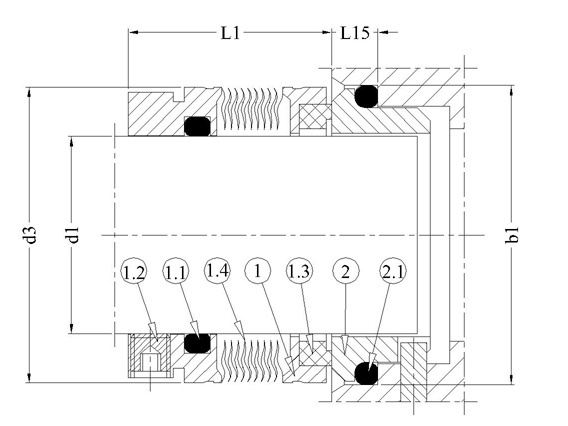

ÖLÇÜ TABLOSU
d1
d3
L1
b1
L15
16 30 32,5 27
18 32 30,5 33 7
20 33,5 30,5 35 7
22 36,5 30,5 37 7
24 39 28,5 39 7
25 39,6 28,5 40 7
28 42,8 31 43 7
30 45 31 45 7
32 46 31 48 7
33 48 31 48 7
35 49,2 31 50 7
38 52,3 31 56 8
40 55,5 31 58 8
43 57,5 31 61 8
45 58,7 31 63 8
48 61,9 31 66 8
50 65 32,5 70 9,5
53 68,2 32,5 73 9,5
55 70 32,5 75 9,5
58 71,7 37,5 78 10,5
60 74,6 37,5 80 10,5
63 79 37,5 83 10,5
65 84,1 37,5 85 10,5
68 87,3 34,5 90 11
70 87,3 42 92 11,5
75 95 42 97 11,5
80 98,4 41,8 105 11,5
85 104,7 41,8 110 11,5
90 111 46,8 115 13
95 114 47,8 120 13
100 117,4 47,8 125 13
