ST7

Açıklama

ÇALIŞMA LİMİTLERİ
d1
10 ... 100 mm
p1
12 (16) bar 170 (230) PSI
Vg
10 m/s 33ft/s
t
-20 ... +120 (140)ºC
t
-4ºF ... +250(284)ºF

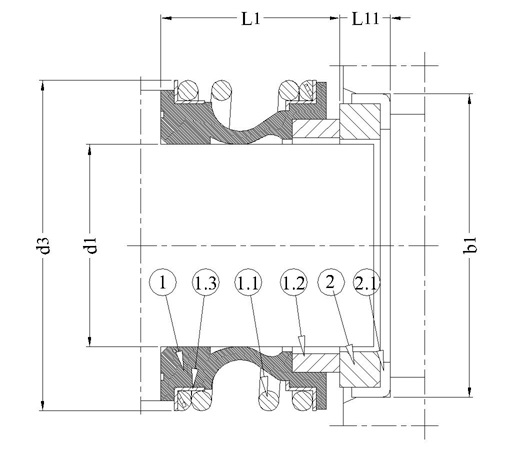

ÖLÇÜ TABLOSU
d1
d3
b1
L1
L2
L3
L4
L11
10 15,7 21 14,5 25,9 33,4 25 6,6
12 17,7 23 15 25,9 33,4 25 6,6
14 19,7 25 17 28,4 33,4 25 6,6
15 20,8   17 28,4 33,4 25
16 21 27 17 28,4 33,4 25 6,6
18 23,7 33 19,5 30 37,5 25 7,5
19 26,7   21,5 30 37,5 25
20 26,7 35 21,5 30 37,5 25 7,5
22 27,7 37 21,5 30 37,5 25 7,5
24 31,2 39 22,5 32,5 42,5 25 7,5
25 31,2 40 23 32,5 42,5 25 7,5
28 35 43 26,5 35 42,5 33 7,5
30 37 45 26,5 35 42,5 33 7,5
32 40,2 48 27,5 35 47,5 33 7,5
33 40,2 48 27,5 35 47,5 33 7,5
35 43,2 50 28,5 35 47,5 33 7,5
38 46,2 56 30 36 46 33 9
40 48,8 58 30 36 46 33 9
42 51,8   30 36 51 41
43 51,8 61 30 36 51 41 9
45 53,8 63 30 36 51 41 9
48 56,8 66 30,5 36 51 41 9
50 58,8 70 30,5 38 50,5 41 9,5
53 62,2 73 33 36,5 59 41 11
55 64,2 75 35 36,5 59 41 11
58 67,2 78 37 41,5 59 41 11
60 70 80 38 41,5 59 41 11
65 75 85 40 41,5 69 49 11
68 78 90 40 41,2 68,7 49 11,3
70 80 92 40 48,7 68,7 49 11,3
75 85,5 97 40 48,7 68,7 52 11,3
80 90,5 105 40 48 78 56 12
85 96 110 41 46 76 56 14
90 102,5 115 45 51 76 59 14
95 107 120 46 51 76 59 14
100 112 125 47 51 76 62 14
