T4

Açıklama

ÇALIŞMA LİMİTLERİ
d1
14 … 200 mm
p1
16(25)bar 230(360)PSI
Vg
20 m/s 66ft/s
t
-50 … +220C
t
-58F … 430F

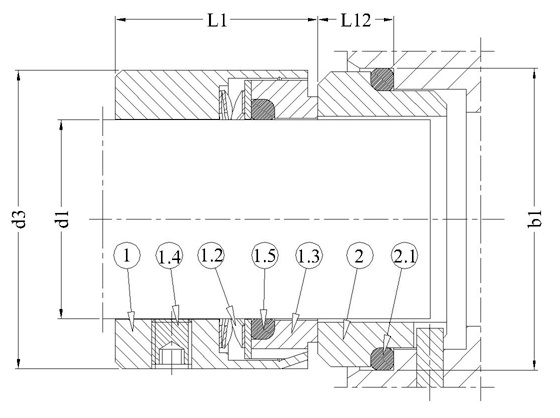

ÖLÇÜ TABLOSU
d1
d3
b1
L1
L12
14 25 25 25 10
16 27 27 25 10
18 33 33 26 11,5
20 35 35 26 11,5
22 37 37 26 11,5
24 39 39 28,5 11,5
25 40 40 28,5 11,5
28 43 43 31 11,5
30 45 45 31 11,5
32 47 48 31 11,5
33 48 48 31 11,5
35 50 50 31 11,5
38 55 56 31 14
40 57 58 31 14
43 60 61 31 14
45 62 63 31 14
48 65 66 31 14
50 67 70 32,5 15
53 70 73 32,5 15
55 72 75 32,5 15
58 79 78 37,5 15
60 81 80 37,5 15
63 84 83 37,5 15
65 86 85 37,5 15
68 89 90 34,5 18
70 91 92 42 18
75 99 97 42 18
80 104 105 41,8 18,2
85 109 110 41,8 18,2
90 114 115 46,8 18,2
95 119 120 47,8 17,2
100 124 125 47,8 17,2
105 138 134,3 47 20
110 143 140,3 47 20
115 148 148,3 47 20
120 153 150,3 47 20
125 158 154,3 47 20
130 163 158,3 47 20
135 168 164,3 47 20
140 173 168,3 47 20
145 178 173,3 47 20
150 183 180,3 47 22
155 191 185,3 56 24
160 196 190,3 56 24
165 201 195,3 56 24
170 206 200,3 56 24
175 211 205,3 56 24
180 216 219,3 56 28
185 221 224,3 56 28
190 226 229,3 56 28
195 231 234,3 56 28
200 236 239,3 56 28
