T5

Açıklama

ÇALIŞMA LİMİTLERİ
d1
14 … 100 mm
p1
12 bar
Vg
20 m/s
t
-40 .. +205

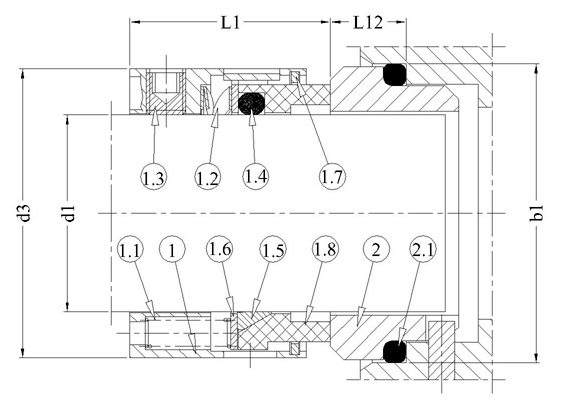

ÖLÇÜ TABLOSU
d1
d3
L1
b1
L12
14 24 23 25 13
16 26 23 27 13
18 32 24 33 13,5
20 34 24 35 13,5
22 36 24 37 13,5
24 38 26 39 13,5
25 39 26 40 14
28 42 30 43 12,5
30 44 30,5 45 12
32 46 30,5 48 12
33 47 30,5 48 12
35 49 32 50 12
38 54 32 56 13
40 56 32 58 13
43 59 32 61 13
45 61 32 63 13
48 64 34 66 13
50 66 34 70 13,5
53 69 34 73 13,5
55 71 39 75 13,5
58 78 39 78 13,5
60 80 39 80 13,5
63 83 39 83 13,5
65 85 39 85 13,5
68 88 45,5 90 13,5
70 90 45,5 2 14,5
75 95 45 97 14,5
80 104 45 105 14,5
85 109 50 110 14,5
90 114 50 115 15
95 119 50 120 15
100 124 50 125 15
