TB4

Açıklama

ÇALIŞMA LİMİTLERİ
d1
18 … 65 mm
p1
12 (16) bar
Vg
10 m/s
t
-20 … +180C

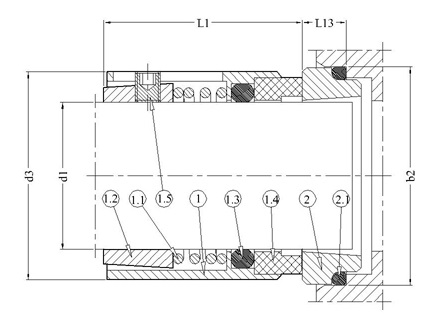

ÖLÇÜ TABLOSU
d1
d3
L1
b2
L13
18 36 43 30 10
20 38 43 35 9,5
22 40 43 35 9,5
24 42 43 38 9,5
25 43 43 38 9,5
28 46 45 40 11
30 48 47 42 11
32 50 49 45 11
35 53 49,5 48 11,5
38 59 55,3 55 11,5
40 62 55,3 58 11,5
42 64 62,3 62 14,3
45 67 62,3 64 14,3
48 69 65,3 68,4 14,3
50 72 69,3 69,3 14,3
55 77 70,3 75,4 15,3
58 80 72,3 78,4 15,3
60 82 74,3 80,4 15,3
65 90 76,3 85,4 15,3
