TB5

Açıklama

ÇALIŞMA LİMİTLERİ
d1
18 … 100 mm
p1
25 bar
Vg
20 m/s 66 ft/s
t
-50 … +220C

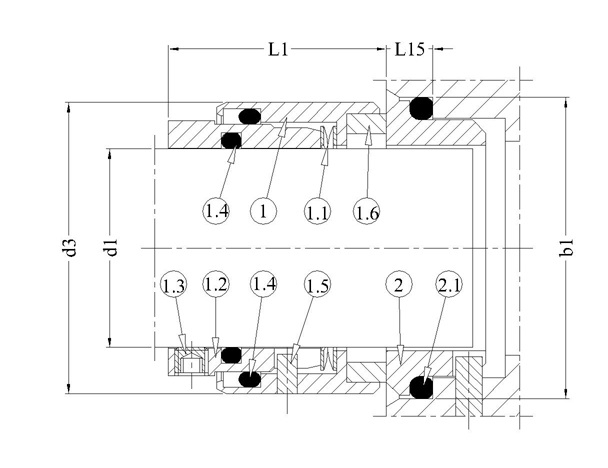

ÖLÇÜ TABLOSU
d1
d3
L1
b1
L15
18 32 30,5 33 7
20 34 30,5 35 7
22 36 30,5 37 7
24 38 33 39 7
25 39 33 40 7
28 42 35,5 43 7
30 44 35,5 45 7
32 47 35,5 48 7
33 47 35,5 48 7
35 49 35,5 50 7
38 54 37 56 8
40 56 37 58 8
43 59 37 61 8
45 61 37 63 8
48 64 37 66 8
50 66 38 70 8
53 69 38 73 9,5
55 71 38 75 9,5
58 78 42 78 9,5
60 80 42 80 10,5
63 83 42 83 10,5
65 85 42 85 10,5
68 88 41,5 90 10,5
70 90 48,5 92 11
75 99 48,5 97 11,5
80 104 48,5 105 11,5
85 109 48,5 110 11,5
90 114 52 115 13
95 119 52 120 13
100 124 52 125 13
